Les rayons X : propriétés
Remarque : Rayons X
Ici nous allons traiter de tomographie à Rayons X appliquée au cadre de la mécanique et de la mécanique des matériaux. Une bonne partie de cette section est extraite de documentations fournies par la société RX solution, merci à eux.
Nature des rayons X
Les rayons X sont des rayonnements électromagnétiques dont la fréquence est largement plus élevée que la lumière visible

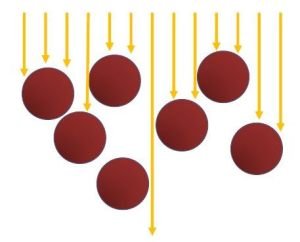

Les rayons X traversent la matière en ligne droite

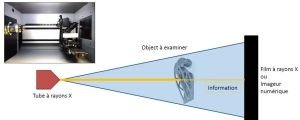

Imagerie en transmission
L'énergie des photons est exprimée en KeV suivant la formule ci-dessous :
\(E=\frac{h}{\nu}\)
L'inspection par rayons X n'est possible que s'il est possible de traverser l'objet.
Rayons X durs : Haute énergie (ex 230 keV) Faible probabilité d'absorption
Rayons X mous : Basse énergie(ex 40keV) Grande probabilité d'absorption

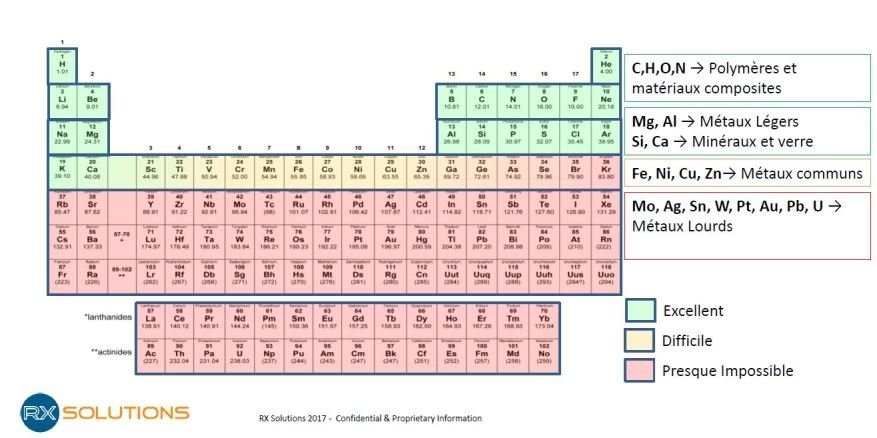

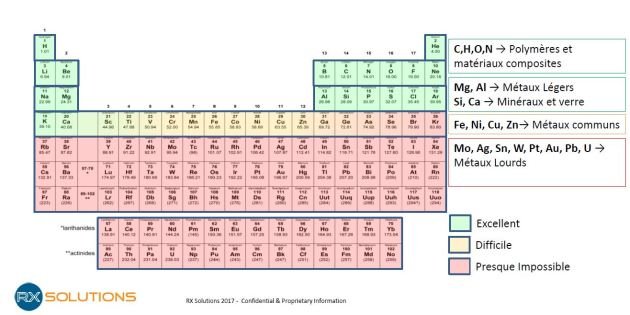

Faible numéro atomique et faible densité : faible probabilité d’absorption → Facile à pénétrer
Fort numéro atomique et haute densité : forte probabilité d'absorption → Difficile à pénétrer

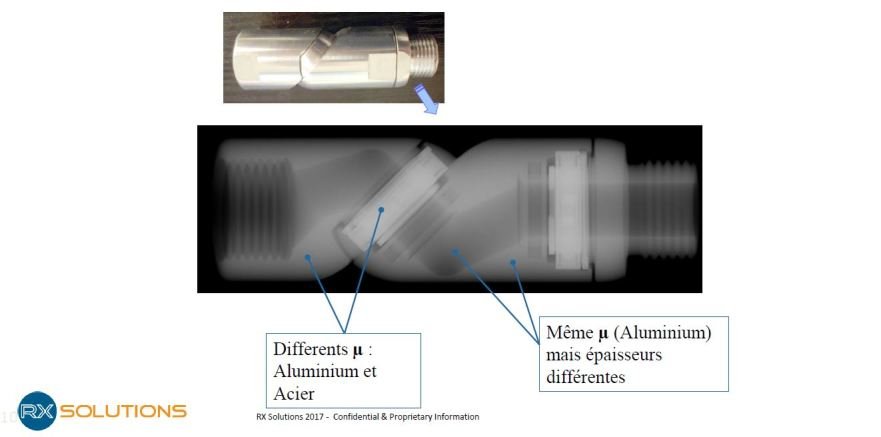

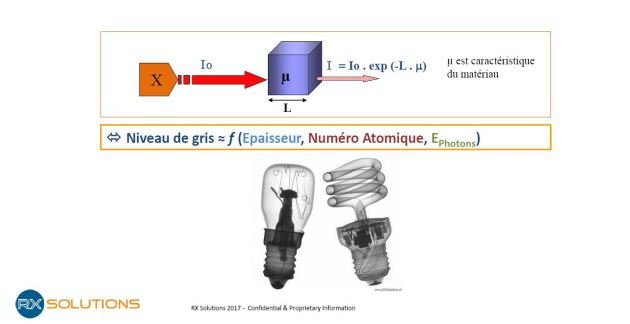

Soit μ le coefficient d’absorption du matériau

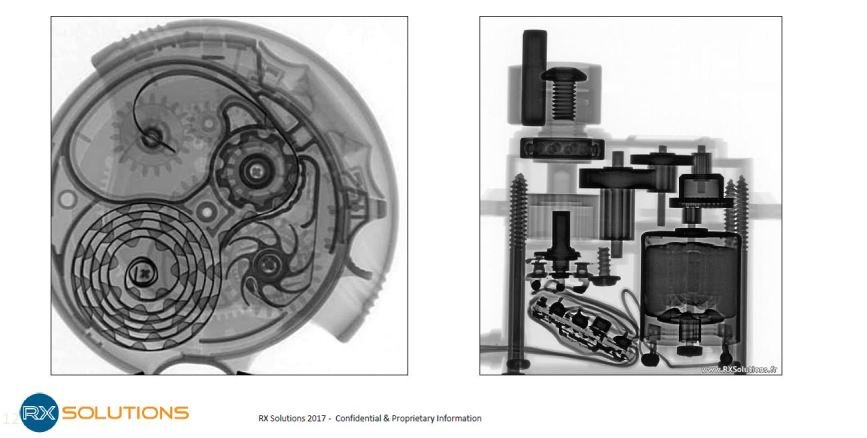

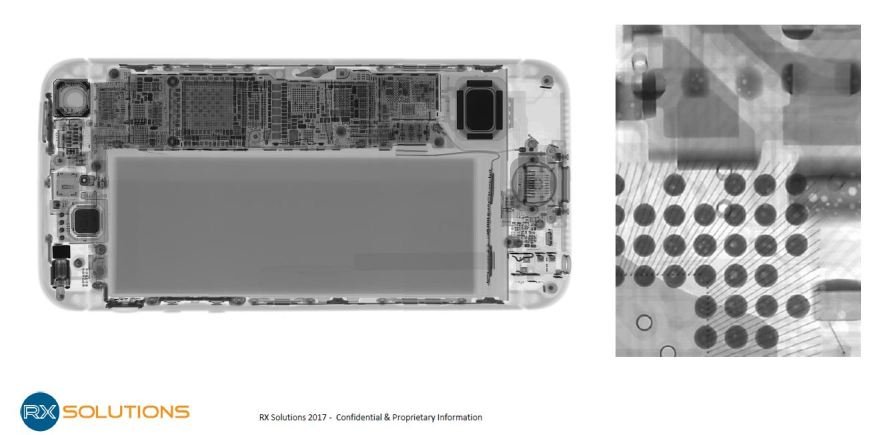

Les différents niveaux de gris dans une projection correspondent aux différences d'atténuations le long du trajet des rayons X

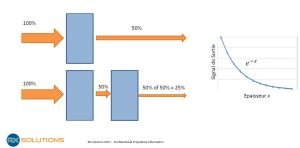

L’atténuation des rayons X est une fonction de d'énergie des rayons X, de la densité et du numéro atomique du matériau ainsi que de l'épaisseur
